CVD、ALD 或刻蚀机台检修时，备件表上常只留下“1/4 英寸接口”或一个不完整型号。外形能装上，不代表过滤器适合该气体、流量和设备点位。接口只回答“怎样连接”，没有回答“过滤什么、承受什么工况、怎样恢复洁净状态”。把设备端气体过滤器按接头直接替换，可能带来材料不兼容、压降变化、安装空间冲突或启动时间不可控。
可核验事实：同系列也有不同边界
Entegris 的 Wafergard III NF-30 官方资料把沉积、干法刻蚀和离子注入列为应用，同时明确列出不建议使用的气体条件。其产品页提供多种垫片密封和对接焊接口，说明“同一系列”内部也存在连接形式与长度差异。官方 Wafergard 气体过滤器兼容性指南进一步说明，气体温度、压力、浓度和系统条件会影响兼容性与寿命，表格只可作为指南。
为什么接口一致仍可能不能替换
第一，气体身份必须精确到纯气、混配比例和痕量掺杂条件。惰性气体、反应性气体、腐蚀性气体以及低浓度掺杂气体，对过滤膜与结构材料的适用边界可能不同。
第二，正常流量不等于峰值流量。还要核对入口压力、允许压降、温度、脉冲供气和动态压力。过滤器尺寸或内部结构变化，可能改变供气响应。

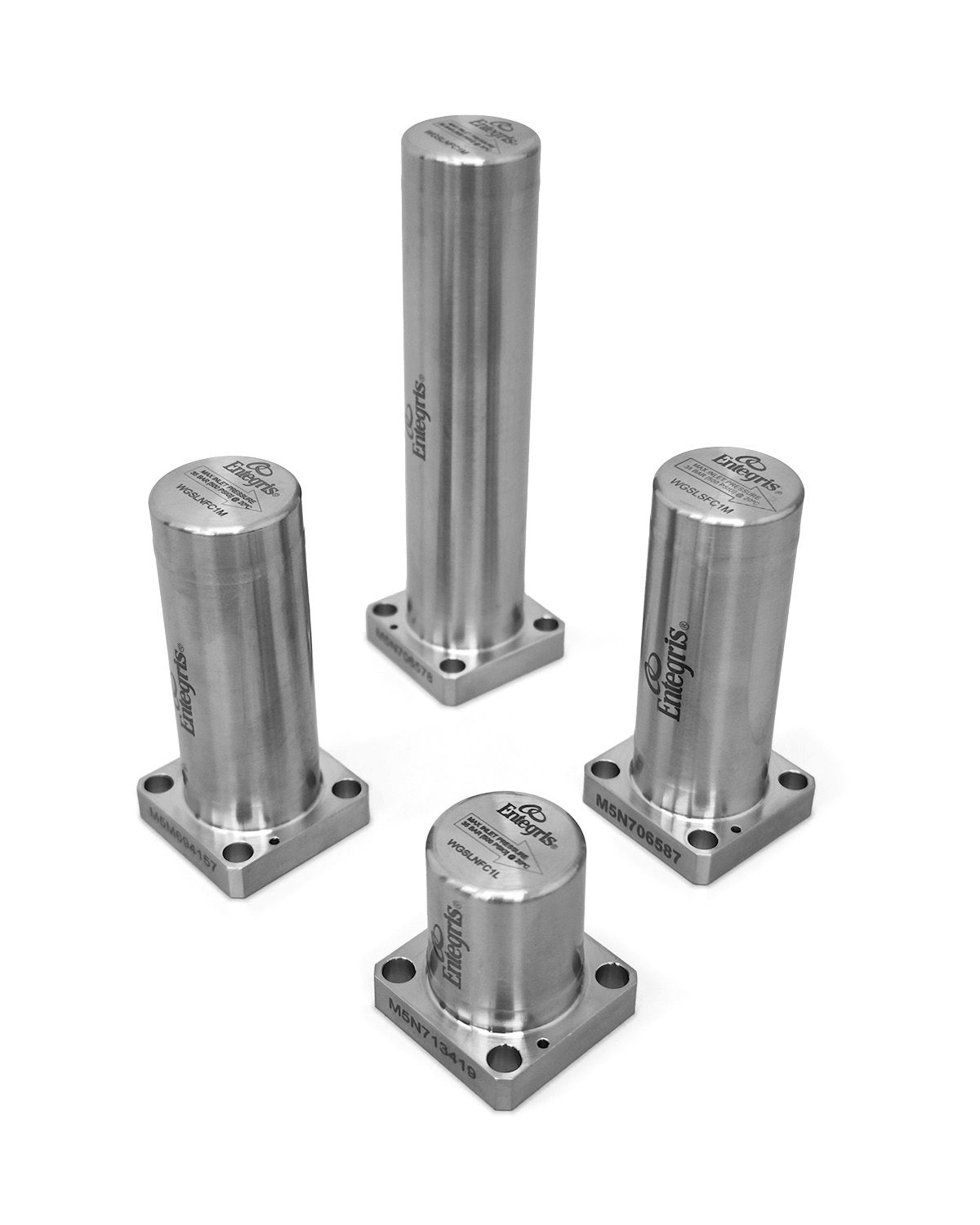

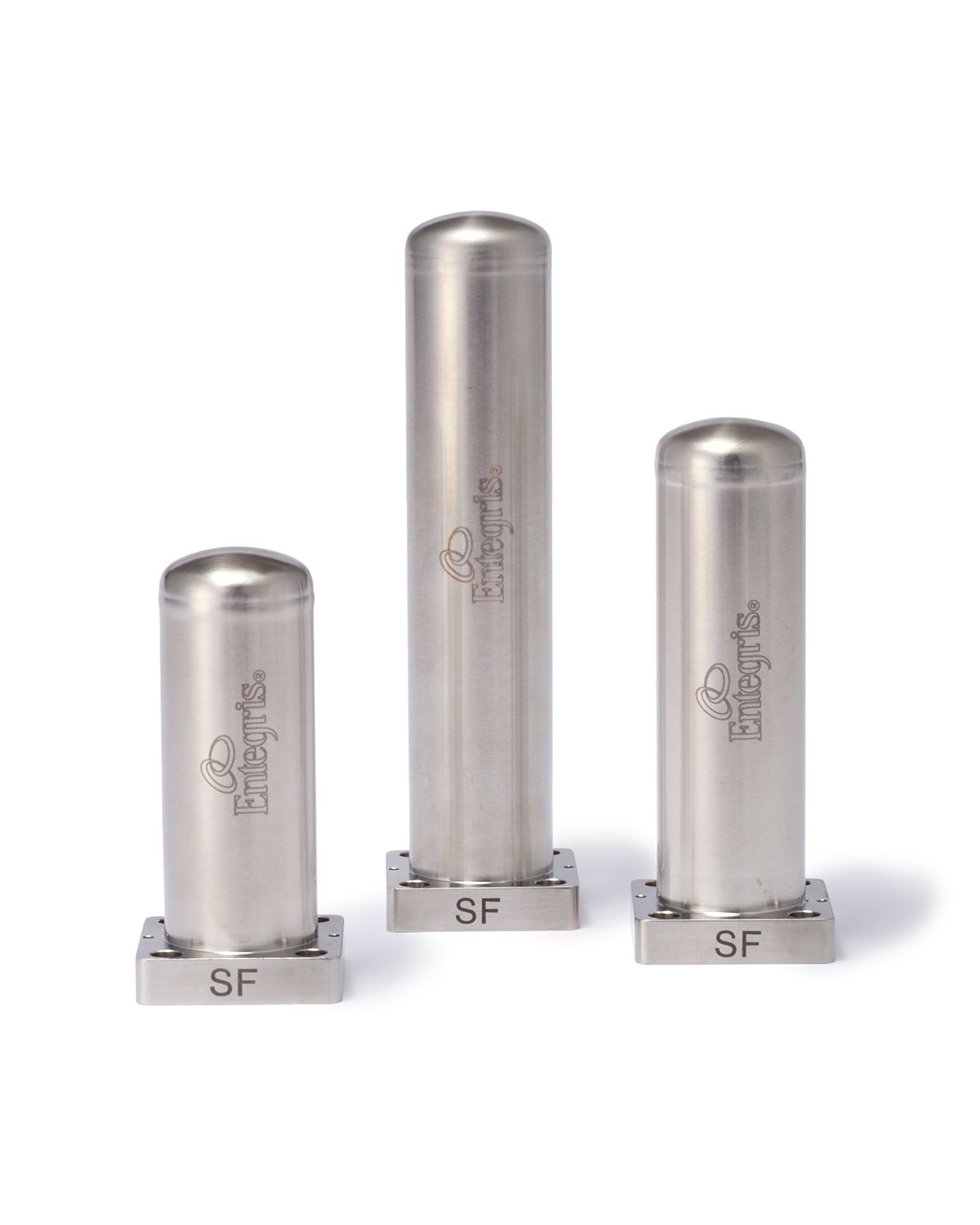

第三，连接标准之外还有安装结构。在线式与表面安装式不能互换；C-Seal、W-Seal、垫片密封、对接焊、流向、极性、长度和可维护空间都要逐项核对。
六步完成设备端气体过滤器替换审查
- 锁定旧件身份。 记录完整型号、铭牌照片、BOM/P&ID 版本、接口两端、流向和外形尺寸；不要把相似照片当成最终识别。
- 定义气体与工艺。 提供气体名称、纯度、混配比例、SDS、CVD/ALD/刻蚀工艺位置，以及它是制程气还是吹扫气。
- 记录真实工况。 同时整理正常与峰值流量、入口/出口压力、温度、动态压力、启停频率和允许压降。
- 确认安装边界。 标明气柜、VMB、机台入口、阀组或腔体前端位置；核对在线式/表面安装式、连接标准、流向、空间和拆装路径。
- 逐份对照正式资料。 比较膜材、壳体、连接、工况限制、兼容性说明、清洁与包装要求；如资料版本或气体条件不明确，先升级技术确认。
- 按变更流程验证。 由客户依设备手册、EHS/SOP 和变更控制执行安装、吹扫、检漏与启动，并记录基线。不要为验证过滤器而进行未经批准的旁路或带气操作。
工程判断与适用边界
上述六步是依据官方资料与一般设备变更控制整理的前期核对方法，不代表任何客户现场已确认根因，也不提供通用寿命、更换周期、压降阈值或性能承诺。过滤器主要控制颗粒；若目标是水、氧等分子级杂质，还应单独评估气体纯化器。危险、易燃、腐蚀性或有毒气体必须由具备资质的人员依 SDS、设备手册及客户 EHS/SOP 操作。
询价前请准备这些信息
- 完整型号、铭牌及接口照片、数量、BOM/P&ID 和图纸版本；
- 气体名称、纯度、混配比例、SDS，以及制程气/吹扫气用途；
- 正常与峰值流量、入口/出口压力、温度、动态压力和启停条件；
- 安装位置、流向、在线式或表面安装式、连接标准与可用空间；
- 当前异常、变更原因、设备手册要求及期望交期。
FAQ
同样是 1/4 英寸接口，可以直接替换吗？
不可以只凭名义尺寸判断。还要核对连接标准与极性、膜材、气体兼容性、流量、温压、流向、外形和启动要求。
只有照片能确认型号吗？
照片可帮助缩小范围，但应同时提供铭牌全部文字、接口两端、设备位置、气体和 BOM。外形相似的产品可能有不同膜材或工况边界。
过滤器能同时去除水和氧吗？
过滤器主要用于颗粒控制，水、氧等分子级痕量杂质通常属于纯化任务。两者不能仅因接口和流量相近而互相替代。
内部链接建议与联系
先查看 沉积与刻蚀设备端气体过滤应用页 和 气体过滤产品页；如项目同时涉及水氧等痕量杂质，可联查 超高纯气体过滤与纯化应用页。如需核对型号或工况，请通过 streamsemi 询价页 提供型号、SDS、介质、流量、温度、压力、接口、照片或 BOM。
深圳众睿芯半导体有限公司（streamsemi）为 Entegris 原厂直采授权经销商。电话：155 2790 2611；邮箱：[email protected]。最终选型、兼容性、安装与启动要求以 Entegris 正式资料、设备手册、客户验证和项目确认为准。
